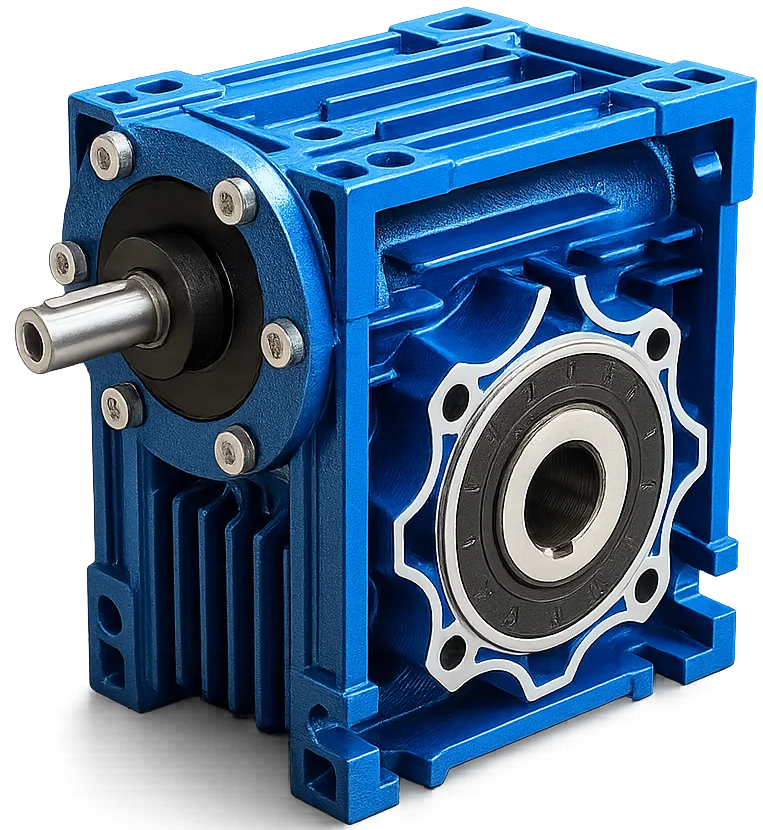

NRV-150 — изображение

Серия WORM-GEARS

NRV-150 купить — червячный редуктор, цена

Размер 150, доступные конфигурации

Червячный редуктор NRV-150: момент до 1700 Н·м, передаточное число 7.5–100, масса 84 кг. Сравните исполнения и уточните конфигурацию по габариту и присоединению.

Тип: NRV Размер: 150
Подобрать конфигурацию Вернуться в каталог

Описание

Назначение и область применения. Исполнение NRV-150 представляет собой червячный редуктор серии NRV, предназначенный для подбора по критериям компоновки и передаточного числа. При выборе данной модели оценивают необходимость в номинальном крутящем моменте до 1700 Н·м и одном из одиннадцати стандартных передаточных чисел, от 7.5 до 100. Исполнение подходит для интеграции в приводные узлы, где требуется компактная передача с высоким передаточным отношением и значительным выходным моментом.

Ключевые технические параметры. Основные характеристики редуктора NRV-150 определены его типоразмером и подтверждёнными передаточными числами.

  • Номинальный крутящий момент: 1700 Н·м. Данный параметр является ключевым при оценке соответствия редуктора нагрузке от приводимого механизма.
  • Диапазон передаточных чисел: от 7.5 до 100. Конкретное значение (7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100) определяет соотношение скоростей входного и выходного валов, влияя на конечную скорость и усилие на выходе.
  • Масса редуктора: 84 кг. Этот параметр важен для расчёта нагрузок на раму или опорную конструкцию и планирования монтажных операций.

Варианты исполнения и совместимость. Конфигурация редуктора NRV-150 может быть адаптирована под требования компоновки привода. Фильтр на сайте позволяет согласовать допустимые комбинации.

  • Тип выходного вала: определяется компоновкой приводимого механизма. Возможны варианты с односторонним (ASD или ASS) или двусторонним (AB) валом на тихоходной стороне.
  • Входной фланец: для присоединения электродвигателя доступны исполнения по ГОСТ 31606-2012 (IEC), такие как IMB14, IM3081 или IM2181, с различными габаритами (56, 63, 71, 80 и другие).
  • Монтажное положение: универсальный корпус с крепёжными площадками позволяет установку в горизонтальной (B3, B8, B6, B7) или вертикальной (V5, V6) ориентации, где опорной становится соответствующая поверхность.

Практика применения и ограничения. При подборе редуктора NRV-150 для конкретного узла учитывают несколько аспектов его интеграции и работы.

  • Передаточное число 7.5 обеспечивает меньшее снижение скорости, но больший выходной момент на валу по сравнению с числом 100 при том же входном моменте двигателя.
  • Масса в 84 кг указывает на необходимость надёжного крепления корпуса к раме, особенно при вертикальном монтаже или в условиях вибрации.
  • Для компоновок с насадным (полым) выходным валом может потребоваться реактивная тяга (TK/TJ) для восприятия реактивного крутящего момента корпуса.
  • Перед заказом необходимо сверить присоединительные размеры выходного фланца (FK/FJ/FKJ) и вала с параметрами присоединяемого оборудования.

Рекомендации по подбору и эксплуатации. Выбор исполнения NRV-150 основывается на анализе параметров всего привода и условий установки.

  • Определите требуемое передаточное число исходя из необходимой выходной скорости и параметров электродвигателя.
  • Убедитесь, что номинальный момент 1700 Н·м с запасом перекрывает нагрузку от внешнего механизма.
  • Выберите тип выходного вала (ASD, AB, ASS) и необходимость во фланце (FK/FJ/FKJ) в соответствии со схемой сопряжения с вашим оборудованием.
  • Уточните тип и габарит входного фланца для бессбойного соединения с выбранным электродвигателем.

Заказ и инженерная консультация. Для точного подбора червячного редуктора NRV-150 под ваши задачи предоставьте параметры привода: требуемый момент, скорость, тип компоновки и условия монтажа. На основе этих данных мы согласуем полную спецификацию исполнения, включая передаточное число, тип вала и фланцевые соединения. Отправьте запрос для расчёта и оформления заказа.

Ключевые характеристики

Технический блок ниже помогает быстро сравнить доступные исполнения для NRV-150 и перейти к точной конфигурации через конфигуратор.

Разверните таблицу, чтобы сравнить варианты по мощности, скоростям и присоединительным исполнениям, не смешивая справочные цифры с основным текстовым описанием страницы.

Таблица ниже содержит справочные инженерные параметры и варианты комплектации для этой модели.

Показать техническую таблицу доступных конфигураций 55 вариантов
Техническая таблица доступных конфигураций для NRV-150 купить — червячный редуктор, цена
Габарит i P1 nom (кВт) n1 nom (об/мин) n2 nom (об/мин) M2 nom (Н*м) Фланец Действие
150 7.5 13.49 500 67 1700.00 n Выбрать
150 7.5 17.02 700 93 1550.00 n Выбрать
150 7.5 19.55 900 120 1400.00 n Выбрать
150 7.5 25.78 1400 187 1200.00 n Выбрать
150 7.5 35.69 2800 373 840.00 n Выбрать
150 10 10.71 500 50 1780.00 n Выбрать
150 10 13.58 700 70 1630.00 n Выбрать
150 10 15.67 900 90 1480.00 n Выбрать
150 10 20.20 1400 140 1240.00 n Выбрать
150 10 28.36 2800 280 890.00 n Выбрать
150 15 7.19 500 33 1730.00 n Выбрать
150 15 9.09 700 47 1590.00 n Выбрать
150 15 10.47 900 60 1450.00 n Выбрать
150 15 13.88 1400 93 1250.00 n Выбрать
150 15 19.76 2800 187 910.00 n Выбрать
150 20 5.81 500 25 1820.00 n Выбрать
150 20 7.29 700 35 1660.00 n Выбрать
150 20 8.32 900 45 1500.00 n Выбрать
150 20 10.95 1400 70 1300.00 n Выбрать
150 20 15.96 2800 140 980.00 n Выбрать
150 25 4.27 500 20 1630.00 n Выбрать
150 25 5.38 700 28 1505.00 n Выбрать
150 25 6.19 900 36 1380.00 n Выбрать
150 25 8.28 1400 56 1200.00 n Выбрать
150 25 11.86 2800 112 890.00 n Выбрать
150 30 3.74 500 17 1670.00 n Выбрать
150 30 4.69 700 23 1535.00 n Выбрать
150 30 5.36 900 30 1400.00 n Выбрать
150 30 6.98 1400 47 1200.00 n Выбрать
150 30 10.33 2800 93 920.00 n Выбрать
150 40 3.38 500 13 1885.00 n Выбрать
150 40 4.54 700 18 1960.00 n Выбрать
150 40 5.58 900 23 1800.00 n Выбрать
150 40 7.19 1400 35 1550.00 n Выбрать
150 40 10.47 2800 70 1200.00 n Выбрать
150 50 2.84 500 10 1870.00 n Выбрать
150 50 3.56 700 14 1735.00 n Выбрать
150 50 4.08 900 18 1600.00 n Выбрать
150 50 5.33 1400 28 1400.00 n Выбрать
150 50 7.96 2800 56 1100.00 n Выбрать
150 60 2.26 500 8 1680.00 n Выбрать
150 60 2.81 700 12 1560.00 n Выбрать
150 60 3.19 900 15 1440.00 n Выбрать
150 60 4.16 1400 23 1260.00 n Выбрать
150 60 6.12 2800 47 990.00 n Выбрать
150 80 1.67 500 6 1530.00 n Выбрать
150 80 2.06 700 9 1415.00 n Выбрать
150 80 2.32 900 11 1300.00 n Выбрать
150 80 3.05 1400 18 1150.00 n Выбрать
150 80 4.50 2800 35 920.00 n Выбрать
150 100 1.29 500 5 1350.00 n Выбрать
150 100 1.58 700 7 1250.00 n Выбрать
150 100 1.78 900 9 1150.00 n Выбрать
150 100 2.26 1400 14 1000.00 n Выбрать
150 100 3.30 2800 28 810.00 n Выбрать
